STEP vs STL: هندسة CAD دقيقة أم شبكة قابلة للطباعة؟

STEP vs STL يتلخص في ما سيحدث بعد ذلك: يحتفظ STEP بأسطح CAD دقيقة للتعديل والتصنيع الآلي؛ وSTL شبكة مثلثات للطباعة. حوّل مجانًا هنا.

ISO 10303 مقابل شبكة مثلثات
أحجام ملفات مقاسة
دعم برامج التقطيع مُتحقَّق منه

محدّث أكتوبر 2026

STEP vs STL: الإجابة المختصرة

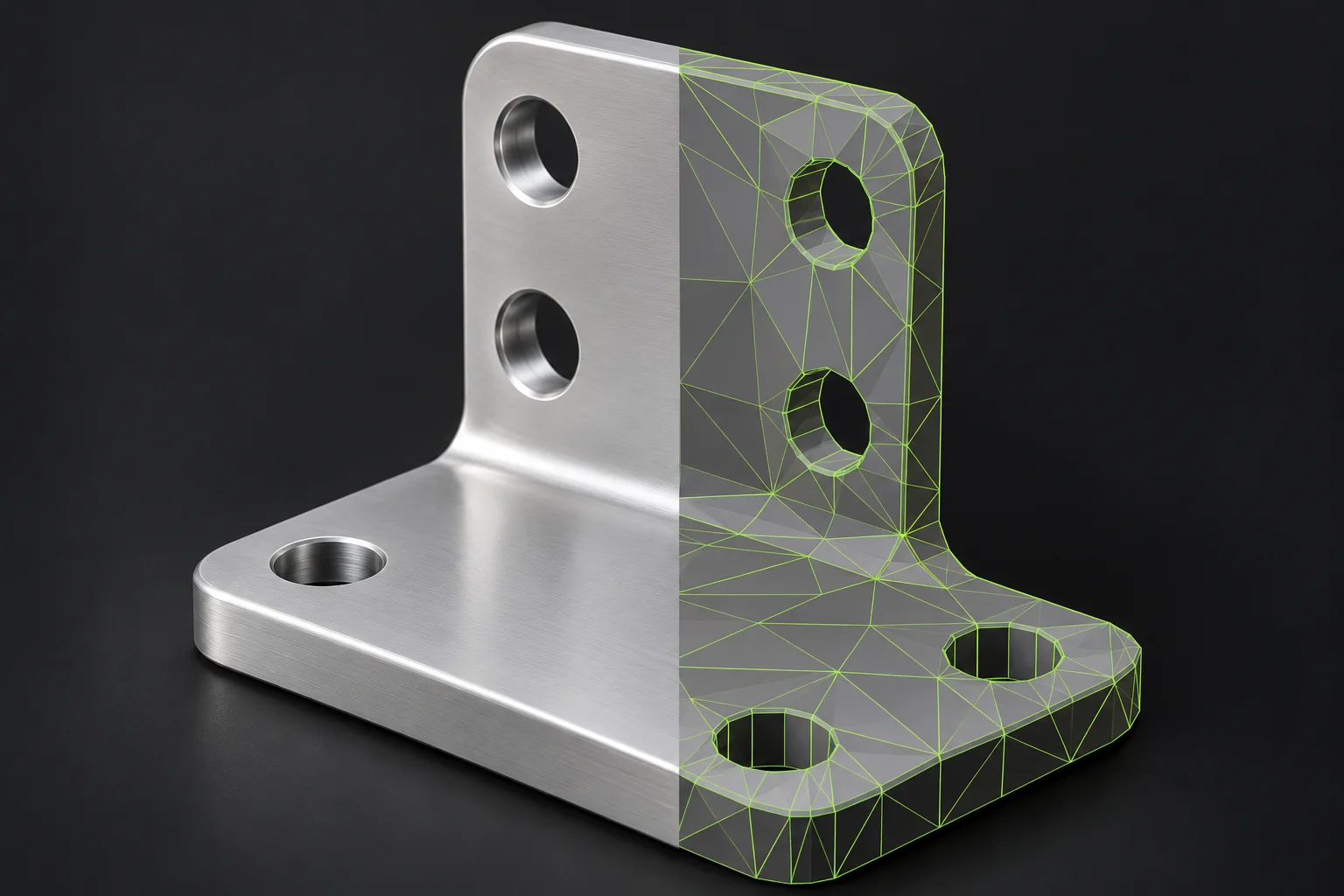

يصف STEP القطعة كما يفعل برنامج CAD: الثقب أسطوانة حقيقية لها نصف قطر، والحافة المدورة سطح منحنٍ حقيقي، ويسجل الملف وحداته. أما STL فيصف السطح الخارجي فقط كمثلثات مسطحة، فيصبح الثقب نفسه مضلعًا بعشرات الأضلاع، مجمّدًا عند الدقة التي صُدّر بها.

وهذا يجعل قرار STEP vs STL يتعلق أساسًا بالشخص التالي في السلسلة. يحتاج الخراط أو ورشة قوالب الحقن أو المصمم الذي سيغيّر الأبعاد إلى STEP. أما برنامج التقطيع أو مزرعة الطباعة أو موقع مشاركة النماذج فيحتاج إلى شبكة، وSTL هي الأكثر قبولًا. تستورد كثير من برامج التقطيع STEP مباشرة الآن، لكنها تحوله إلى مثلثات أثناء الاستيراد، لذا تظل الطبعة مصنوعة من شبكة.

والتحويل يسير في اتجاه واحد فقط بشكل نظيف. من STEP إلى STL هو تصدير روتيني. ومن STL إلى STEP ممكن، لكن الناتج STEP مكوّن من آلاف الأوجه المثلثة المسطحة، لا منحنيات قابلة للتعديل.

جدول مقارنة STEP vs STL

الصيغتان جنبًا إلى جنب على النقاط التي تحدد أيهما ترسل.

	STEP (.step, .stp)	STL (.stl)
نوع الهندسة	تمثيل الحدود (B-rep): مستويات وأسطوانات وأسطح NURBS وحواف وأجسام دقيقة	شبكة مثلثات تقارب السطح
اللون / النسيج	ألوان الأجزاء والأوجه (AP214، AP242)؛ لا نسيج UV	لا شيء في المعيار
الوحدات	مخزنة في الملف (ملليمترات، بوصات وغيرها)	غير مخزنة؛ تفترض برامج التقطيع الملليمترات
المواد	بيانات المنتج، وفي البروتوكولات الأحدث تعليقات المواد وPMI	لا شيء
حجم الملف	ينمو مع عدد الميزات، لا مع نعومة السطح	ينمو مع عدد المثلثات: 50 بايت لكل مثلث في الصيغة الثنائية
قابلية التعديل	قابلة للتعديل بالكامل في CAD: غيّر قطر ثقب، أضف شطفة	محدودة جدًا: تحرير الشبكة فقط، فالمنحنيات أصبحت مضلعة مسبقًا
دعم البرامج	كل أدوات CAD الميكانيكية (Fusion، SolidWorks، Onshape، FreeCAD، CATIA)	كل برنامج تقطيع ومحرر شبكات وخدمة طباعة 3D
الاستخدام في الطباعة	يُستورد في PrusaSlicer وBambu Studio ويُحوَّل إلى مثلثات عند التحميل؛ ليس في قائمة Cura	المدخل الافتراضي للطباعة
التجميعات	أجزاء متعددة مسماة ومواضعها في ملف واحد	شبكة واحدة بلا اسم؛ تندمج الأجزاء

STEP هي ISO 10303. ترميزها النصي الشائع .step هو ISO 10303-21، نُشر أول مرة عام 1994؛ وAP203 وAP214 وAP242 هي بروتوكولات التطبيق التي تصدّرها معظم أدوات CAD.

لماذا يختلف ملف STEP vs STL عند النظر عن قرب

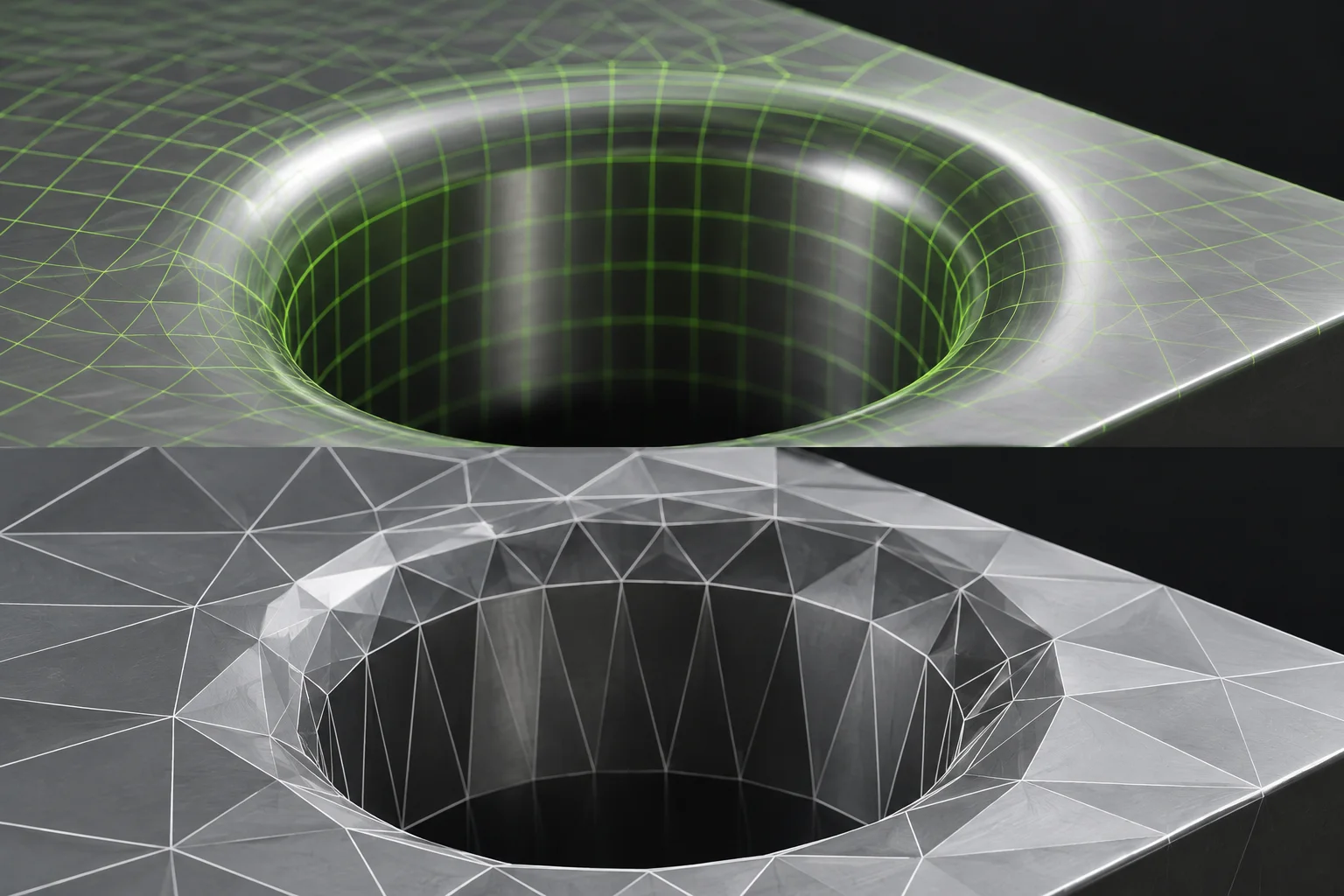

افتح ملف STEP في محرر نصوص وستجده يبدأ بـ ISO-10303-21;، تليه كيانات مرقمة: نقاط واتجاهات ودوائر وأسطح B-spline، ثم أوجه وقشور مبنية منها. لا شيء تقريبي. ثقب قطره 5.2 مم مخزّن كدائرة نصف قطرها 2.6 مم، وأي برنامج يقرأ الملف يمكنه تثليثها بالدقة التي يريدها.

أما STL فقد اتخذ هذا القرار مسبقًا. اختار مُصدّر CAD تفاوتًا واتريًا وحدّ زاوية، وقطّع كل منحنى إلى قطع مستقيمة وتخلص من المنحنى. قرّب العرض على ثقب مطبوع من STL خشن وسترى الأوجه المسطحة؛ وعلى طابعة سريعة، تكلف القطع القصيرة الكثيفة أيضًا سرعة ونعومة، ولهذا تشير Bambu Lab إلى أن استيراد STEP يتيح لـ Bambu Studio توليد حركات قوسية أكثر في G-code.

STEP: رياضيات تصف السطح بدقة
STL: نسخة مُعاينة بدقة ثابتة واحدة
تفاوت التثليث يُختار عند التصدير، لا عند الطباعة

أحجام ملفات حقيقية: كتيفة واحدة بصيغة STEP وبصيغة STL

نمذجنا كتيفة L بمقاس 60 × 40 × 40 مم بجدار 5 مم، وحواف مدورة 1.5 مم على كل حافة، وأربعة ثقوب 5.2 مم (52 وجهًا B-rep) في OpenCASCADE، وحفظناها بصيغة STEP AP214، ثم صدّرنا STL بثلاث إعدادات تثليث.

الملف	التفاوت (خطي / زاوي)	المثلثات	الحجم
STEP AP214	أسطح دقيقة	لا ينطبق	175 KB
STL، خشن	0.1 mm / 0.5 rad	1,462	73 KB
STL، دقيق	0.01 mm / 0.2 rad	5,290	265 KB
STL، دقيق جدًا	0.001 mm / 0.1 rad	25,340	1.27 MB

يبقى STEP بالحجم نفسه مهما أردت الناتج أن يكون أنعم. أما STL فينمو نحو خمس مرات كل مرة تشدد التفاوت، والنسخة الخشنة تُظهر أوجهًا واضحة على الحواف المدورة 1.5 مم.

هل يمكنك تقطيع ملف STEP vs STL مباشرة؟

نعم، بشكل متزايد. أضاف PrusaSlicer استيراد STEP في الإصدار 2.5، ويقول مركز المساعدة لديه إن STEP يُثلَّث أثناء الاستيراد.

يستورد Bambu Studio ملفات STEP والتجميعات عبر نواة OpenCASCADE، ويحتفظ بعرض تجميع Assembly View بموضع كل جزء، ويعرض إعدادين للجودة: الانحراف الخطي والانحراف الزاوي؛ القيم الأصغر تعطي أسطحًا أنعم ومثلثات أكثر واستيرادًا أبطأ. إذا لم يظهر مربع الحوار، فعّل "Show the STEP mesh parameter setting dialog" في Preferences.

تغطي قائمة UltiMaker Cura لأنواع النماذج المدعومة 3MF وSTL وOBJ وPLY وglTF وغيرها، لكن ليس STEP، لذا ما زال مستخدمو Cura يصدّرون شبكة أولًا.

ميزة التقطيع من STEP هي التحكم: تختار التثليث وقت الطباعة بدل التعايش مع ما صدّره المصمم. وميزة STL أنه يعمل في كل مكان، بما في ذلك خدمات الطباعة ومواقع الرفع.

PrusaSlicer 2.5+: استيراد STEP، ويُحوَّل إلى مثلثات عند التحميل
Bambu Studio: STEP والتجميعات، انحراف قابل للضبط
Cura: صدّر STL أو OBJ أو 3MF أولًا

متى تستخدم STEP ومتى تستخدم STL

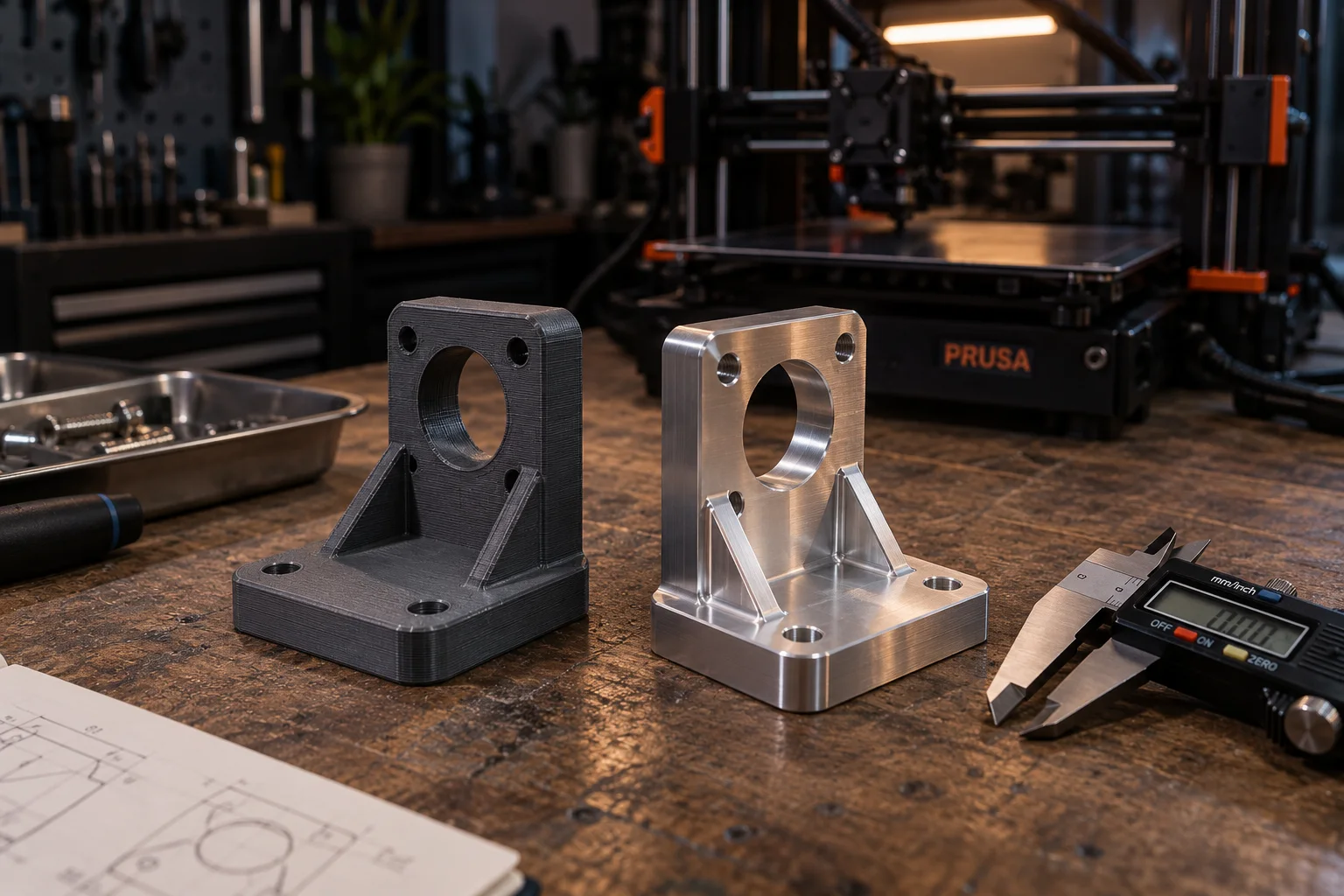

قاعدة واحدة تغطي معظم الحالات: أرسل STEP لمن سيغيّر التصميم، وSTL للآلات التي ستصنعه فقط.

التصنيع باستخدام CNC أو الصفائح المعدنية

STEP. تحتاج برامج CAM إلى أقواس ومستويات حقيقية لتوليد مسارات أدوات نظيفة وقياس الميزات.

الحصول على عرض سعر من مُصنّع

STEP، ويفضل AP242 أو AP214. تقرأ أدوات التسعير أحجام الثقوب والأحجام من B-rep.

الطباعة في المنزل أو في مزرعة طباعة

STL مقبول في كل مكان. إذا كان برنامج التقطيع لديك يقرأ STEP، فإن استيراده يمنحك التحكم في النعومة.

المشاركة على Printables أو Thingiverse أو MakerWorld

ارفع STL أو 3MF للطابعات، وأضف STEP ليتمكن الآخرون من إعادة مزج التصميم.

الأشكال المنحوتة أو الممسوحة

STL أو OBJ أو 3MF. النماذج العضوية والمسوحات والنماذج المولدة بالذكاء الاصطناعي شبكات من البداية؛ لا يوجد سطح CAD للحفاظ عليه.

أرشفة تصاميمك

احتفظ بملف CAD الأصلي مع STEP. STEP هي النسخة المحايدة التي يمكن لأي أداة CAD مستقبلية إعادة فتحها.

أخطاء تصدير STL vs STEP التي يجب تجنبها

معظم المشكلات تأتي من إعدادات التصدير، لا من الصيغة.

افعل

صدّر STL بتفاوت وتري قريب من 0.01 مم للأجزاء الوظيفية؛ تُظهر الحواف الصغيرة أوجهًا مضلعة عند 0.1 مم
تحقق من أن STEP بصيغة AP214 أو AP242 إذا كانت الألوان أو أسماء التجميعات يجب أن تبقى
اضبط قيم الانحراف في Bambu Studio مرة واحدة واحتفظ بها للأجزاء المشابهة
عاين STEP في عارض قبل إرساله للتأكد من تصدير كل جسم

تجنّب

حوّل STL إلى STEP وتوقع ميزات قابلة للتعديل؛ ستحصل على أوجه مثلثة مسطحة
تصدير STL بإعدادات دقيقة جدًا افتراضيًا؛ تتضخم الملفات دون فائدة مرئية
افتراض أن STEP سيفتح في كل برنامج تقطيع؛ Cura يحتاج شبكة
إرسال STL فقط إلى ورشة تصنيع؛ سيطلبون STEP

عارضات ومحولات STEP وSTL مجانية

تعمل هذه في متصفحك دون تسجيل دخول. تُقرأ ملفات STEP بمحرك OpenCASCADE مُجمَّع إلى WebAssembly، لذا لا يُرفع أي شيء.

عارض STEP

افتح ملفات CAD بصيغة .step و.stp في المتصفح: الأجزاء والألوان والأبعاد الحقيقية، دون رفع ودون ترخيص CAD.

تحويل STEP إلى STL

حوّل جزء CAD بصيغة .step أو .stp إلى STL ثنائي لبرنامج التقطيع، بمقاسات بالمليمتر.

STL إلى STEP

حوّل شبكة STL إلى مجسم STEP متعدد الأوجه يمكن لبرامج CAD فتحه وقياسه وقصه.

عارض STL

افتح ملف STL في المتصفح، ودوّره، وافحص الإطار السلكي واقرأ حجمه الحقيقي قبل التقطيع.

إصلاح STL

اعثر على الثقوب والحواف المفتوحة والحواف غير متعددة التشعب والوجوه المقلوبة، ثم أغلق الشبكة إلى مجسم صلب محكم الإغلاق قابل للطباعة.

STL إلى 3MF

امنح ملف STL بلا وحدة قياس وحدة مليمتر حقيقية وشبكة نظيفة ومتصلة بصيغة برنامج التقطيع الأصلية.

الأسئلة الشائعة

هل STEP أفضل من STL للطباعة ثلاثية الأبعاد؟

الطبعة تأتي من شبكة في كل الأحوال، لأن برامج التقطيع التي تستورد STEP تثلثه أولًا. STEP أفضل عندما تريد اختيار النعومة بنفسك وقت الاستيراد، كما يتيح Bambu Studio عبر إعدادي الانحراف الخطي والزاوي. STL أفضل عندما يجب أن يعمل الملف في أي برنامج تقطيع أو خدمة طباعة أو موقع نماذج. للطباعة وحدها، STL مصدّر جيدًا لا يقل جودة.

هل يمكنني تحويل STL إلى STEP؟

يمكنك، لكنه لا يستعيد التصميم. يلف المحول كل مثلث كوجه مسطح، فيصبح STL بـ25,000 مثلث ملف STEP بـ25,000 وجه صغير. يمكن لأدوات CAD فتحه ويمكنك قص أو إضافة ميزات بسيطة، لكن لا يمكنك تغيير قطر ثقب أو نصف قطر حافة مدورة. للحصول على أسطح قابلة للتعديل فعليًا عليك إعادة نمذجة القطعة أو استخدام أداة هندسة عكسية.

لماذا ملف STEP أصغر من ملف STL لدي؟

يخزن STEP كل ميزة مرة واحدة كرياضيات، بينما يخزن STL كل مثلث. في كتيفة الاختبار لدينا، كان STEP بحجم 175 KB وبقي كذلك؛ أما STL فكان 73 KB عند تفاوت خشن 0.1 مم لكن 1.27 MB عند 0.001 مم. قد تكون ملفات STL أصغر من STEP في الأجزاء البسيطة، لكن الأجزاء الناعمة والمفصلة تعكس المعادلة عادة.

هل يفتح Cura ملفات STEP؟

ليس جاهزًا للاستخدام مباشرة. تتضمن قائمة UltiMaker لأنواع الملفات التي يحملها Cura كلاً من 3MF وSTL وOBJ وAMF وPLY وX3D وCOLLADA وglTF، لكن ليس STEP. صدّر شبكة من أداة CAD لديك، أو حوّل STEP إلى STL في متصفحك باستخدام محولنا المجاني، ثم افتح الناتج في Cura. يستورد PrusaSlicer 2.5 والإصدارات الأحدث وBambu Studio ملفات STEP مباشرة.

ما الفرق بين ملف STEP vs STL بالنسبة لعامل التصنيع الميكانيكي؟

تحتاج برامج CAM لدى فنيي التشغيل إلى هندسة دقيقة: دوائر حقيقية للثقوب، ومستويات مسطحة للأوجه، وحواف قابلة للقياس. كل ذلك موجود في ملف STEP. أما ملف STL فلا يحتوي إلا على مثلثات، لذا يكون الثقب مضلعًا ويجب تخمين قطره. معظم الورش تطلب STEP، وكثير منها لا يقدّم عرض سعر من STL على الإطلاق.

ما هي AP203 وAP214 وAP242؟

هي بروتوكولات تطبيق STEP، أي المخططات التي تحدد ما يمكن أن يحمله ملف STEP. يغطي AP203 هندسة التصميم ثلاثي الأبعاد الخاضعة لضبط التكوين. ويضيف AP214، القادم من عالم السيارات، الألوان والطبقات. أما AP242 فيدمج الاثنين ويضيف معلومات تصنيع المنتج مثل التفاوتات؛ وقد نُشرت طبعته الثانية في 2020. إذا لم تكن متأكدًا من الخيار المناسب، فإن AP214 أو AP242 مقبولان على نطاق واسع.

هل يمكنني عرض ملف STEP دون برامج CAD؟

نعم. يفتح عارض STEP المجاني لدينا ملفات .step و.stp في المتصفح باستخدام OpenCASCADE المترجم إلى WebAssembly، لذا لا تحتاج إلى تثبيت أي شيء أو إنشاء حساب. يمكنك تدوير الجزء والتحقق من حجمه، ثم تحويله إلى شبكة باستخدام محول STEP إلى STL المرافق. تُحمَّل الملفات حتى 200 MB، ولا يتم رفع أي شيء.

هل يمكن للذكاء الاصطناعي إنشاء ملف STEP من صورة؟

ليس اليوم بطريقة مفيدة. تُنتج أدوات تحويل الصورة إلى 3D، بما فيها SupaVoxel، شبكات يمكنك تصديرها بصيغة STL أو OBJ أو 3MF للطباعة. وهذا يناسب جيدًا التماثيل الصغيرة والعناصر الديكورية والأشكال العضوية. أما الأجزاء الميكانيكية التي تحتاج إلى أبعاد دقيقة، فما زلت تصممها في CAD وتصدّرها بصيغة STEP.
